寸法検査におけるLED光源とは

寸法検査用LED光源で安定化できる測定対象

外形寸法の測定

寸法検査用LED光源を使用することによって対象物の外形寸法を測定できますが、測定する場合にはワークの輪郭を安定して切り出せるかどうかが重要なポイントとなります。この時にバックライトを使用すると、対象物のシルエットがはっきりするため、エッジの位置を画像処理で拾いやすくなります。例えば、幅や長さ、高さといった外形の計測を行うにあたっては、背景の影響を受けにくく、再現性の高い測定に繋げられられます。透明体でも薄いものでも、透過光により境界を際立てやすい点が強みといえます。

内径・穴径・スリット幅の測定

対象物の内径や穴径、スリット幅の測定を行えます。このような測定を行いたい場合には、内側の輪郭をいかに安定して見せるか、という点がポイントになってきます。LED光を使用して透過させた場合、穴やスリットといった空間部分が白く抜けるため、境界を強調できます。形状によってはワークの端や壁面の影響によって映し出される輪郭が乱れるケースがあるため、照明の位置・光量を整えることが求められます。特に細い開口部の場合には均一に照射することが寸法精度に影響してきます。

部品端面や輪郭の測定

部品の端面や輪郭を測定する場合には、LED光を照射した場合にエッジがにじまず、境界を一定の位置で抽出できるか、という点が重要であるといえます。例えばLED光を斜めから照射すると影やハイライトが出やすくなり、端面形状を映し出す際に不安定になるケースがあります。この点から、輪郭について測定したい場合には、バックライトでシルエット化する方法や、浅い角度からの照射を行うことによってエッジを強調する、といった方法が考えられます。

寸法検査に適したLED光源の種類

バックライトで外形をくっきり抽出する

寸法検査を実施する場合には、バックライトは基本的に用いられる方法のひとつです。この方法では、対象物の後ろ側から光を当ててシルエットを作ることから、外形や穴形状の境界を明確にできます。また、余計な表面反射の影響も受けにくい点や、エッジの検出とも相性が良い、といった点もメリットとして挙げられます。寸法測定を行う際には、「輪郭をどこで切るか」という点が精度につながっていくため、バックライトは検討したい方法であるといえます。

平行光でエッジのにじみを抑える

平行光とは、光源から発せられ、拡散せずに真っ直ぐに進んでいく光のことです。この平行光は、光の広がりを抑えて対象物の輪郭をはっきりと捉えたいときに有効です。エッジの周辺に余計な影やぼけが出にくいことから、対象物の形状の境目を安定して抽出しやすくできるメリットがあり、特に細い線幅や小さな段差、わずかな欠けなどを確認したい場合に有効な方法といえます。ただし光源の角度や対象物の表面状態に左右されやすいといった面もありますので、試験撮像を行う際に条件を詰めることが大切になってきます。

同軸照明やリング照明で表面上の基準を捉える

同軸照明はカメラの撮影軸と同じ方法から光を照射する方法であり、寸法検査では物体の表面や輪郭を正確に捉えることが可能になります。この同軸照明は全体を均一に照らし、影を最小限に抑えられることから、寸法検査を行う際によく用いられています。また、リング照明は光源がカメラのレンズを囲むように取り付けられたリング型の照明であり、カメラと同様の方向から光を照射することができます。こちらの方法もワークの表面全体を均一に照らし、視覚的な評価を行うために使用されます。

寸法検査用LED光源を選ぶポイント

外形測定か内径測定かで照明方式を選ぶ

照明を選定する際には、まずは「何を測定するのか」という点をもとに選択することが基本です。例えば外形測定の場合にはバックライトによって輪郭の切り出しを行う、内径やスリット幅の測定を行いたい場合には、透過により空間形状を明確にするといった方法が考えられます。また表面の基準を見たい場合には、同軸照明やリング照明が候補として挙げられます。このように、検査目的と照明方式を合わせて考えることが重要です。もしこの部分がずれてしまうと、測定値のばらつきが増加してしまう可能性があります。

必要な測定精度に合わせて光量と均一性を確認する

高精度の寸法検査を行うには、明るさはもちろん照明ムラの少なさも重要になってきます。例えば光量が不足している場合には画像のノイズが増加してしまい、エッジが不明瞭になる可能性がありますし、逆に光量が多すぎる場合には飽和状態になるために、エッジの詳細が失われてしまう可能性が考えられます。

また、均一性が低い場合には、ワークの位置によって測定値にぶれが出てくることになります。このような理由から、必要な測定精度に合った光量と均一性をあらかじめ確認しておくことが重要です。

ワークサイズに合う照射範囲を確保する

選択した照明が、ワーク全体を均一に照射できるかという点も重要です。もし照射範囲が不足している場合、端部のみが暗くなってしまったり、中心と周辺でコントラストが変わってしまったりするケースがあるため、エッジの抽出がぶれてしまう可能性があります。さらに、ワークが大きいほど光源の面積、設置距離、レンズの視野との整合も重要となってきます。

搬送ラインでは発光安定性と応答性を確認する

搬送ラインで寸法検査を行うケースでは、ワークの位置変動や搬送速度の影響を受けやすいといえるため、発光の安定性が重要となります。もし点灯直後の立ち上がりが遅い、制御信号への応答が遅いといった場合には、撮像するタイミングによって明るさがぶれてしまいます。

中でも高速ラインで検査を行う場合には、特に高い発光安定性と応答性が求められることになります。

寸法検査用LED光源を活用した事例

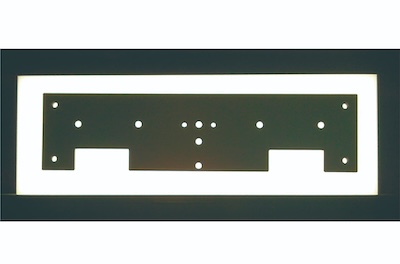

金属部品の寸法測定

寸法検査を安定させるための検証ポイント

エッジ位置が繰り返し同じように抽出できるか確認する

寸法検査が安定するかどうかは、同じワークについて何度か撮像を行った際にエッジ位置が繰り返し同じように抽出できるかどうか、という点で判断することが可能です。照明の条件が合っているのであれば、輪郭線の位置は大きく動かないため、測定値のばらつきも小さくなります。たいして、照射角度や光量が不安定だった場合には、同じワークを撮影したとしてもエッジが毎回違って見えることになってしまいます。そのため、あらかじめ繰り返し撮像を行って再現性を確認することが重要です。

反射・影・照明ムラによる誤差を確認する

寸法検査を行う場合に、LED照明による反射の影響や影の発生、照明ムラが生じると、誤差が発生して検査の信頼性が低下することになります。反射の影響があると画像の一部分が白飛びしてしまいますし、影が発生すると欠陥が見えなくなる、また照明のムラがある場合には画像の明るさが不均一になり誤検出につながります。

そのため、あらかじめ検証を行う際には、ワークを複数位置に置くことによって反射や影、照明ムラが出ないかを確認します。必要に応じ、同軸照明やリング照明などとの組み合わせも検討します。

寸法検査に適したLED光源装置の相談先

寸法検査に適したLED光源装置について相談する先としては、例えば画像処理用LED照明のメーカーのほか、検査装置メーカーや画像処理システムの提案会社などが挙げられます。相談する際には、ワークの材質や形状、必要精度などを伝えることによって、適した照明方式について候補の絞り込みが行いやすいと考えられます。また、自社での選定が難しければ、照明やカメラ、レンズをまとめて提案できる会社に相談すると効率が良いといえます。

寸法検査ができるLED光源を提供するメーカー

「寸法検査 LED光源」と検索して上位10位以内に表示された公式サイトのうち、寸法検査に対応したLED光源を紹介します。（2026年6月16日調査時点）

【PR】ユーテクノロジー

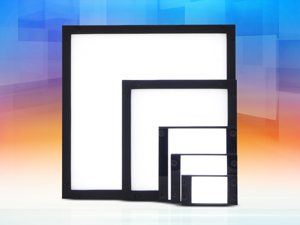

チップバックライト照明　UCDBシリーズ

本体構成	公式HPに記載無し
輝度	公式HPに記載無し
波長	公式HPに記載無し
LED寿命	公式HPに記載無し
調光範囲	公式HPに記載無し
調光方式	公式HPに記載無し
冷却方式	公式HPに記載無し

UCDBシリーズは、高指向性を持つチップバックライトです。プリズムシートを搭載することによって指向性を上昇させて光の回り込みを抑制しています。例えば金属球の場合には光の回り込みがなくコントラストが高い状態での撮像が可能となりますし、凸レンズの場合にも透明体の輪郭の撮像が可能になります。また、面照明の均一性が向上している点も特徴のひとつといえます。

アイテックシステム

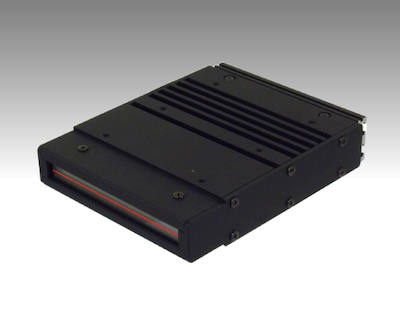

ナロービーム照明 LLNB シリーズ

本体構成	公式HPに記載無し
輝度	公式HPに記載無し
波長	白(W) / 赤（R） / 緑（G） / 青（B）
LED寿命	公式HPに記載無し
調光範囲	公式HPに記載無し
調光方式	公式HPに記載無し
冷却方式	自然放熱

ナロービーム照明 LLNB シリーズはレーザー光に近いLEDスリット光源であり、金属部品の形状検査などに用いられています。ワークに合わせた発光色の選択を行うことができ（W（白）、R（赤）、G（緑）、B（青））、白色光を用いることによって、ワークのカラー情報の取得も可能です。画像処理に影響を与えるスペックルノイズを含まない点や、レーザー光と比較すると危険性が少ないことから安全な作業環境の構築が可能である点なども特徴として挙げられます。また、こちらのシリーズはカスタムにも対応が可能となっています。

キーエンス

寸法 / 外径 / 投影画像測定器

本体構成	公式HPに記載無し
輝度	公式HPに記載無し
波長	公式HPに記載無し
LED寿命	式HPに記載無し
調光範囲	公式HPに記載無し
調光方式	公式HPに記載無し
冷却方式	式HPに記載無し

キーエンスにより提供されている寸法 / 外径 / 投影画像測定器は、投光部と受光部の間を対象物が通る際に寸法を測定できる機器であり、ラインを止めることなく動いているワークの投影画像を捉え、さまざまな寸法測定を行えます。

同社の寸法 / 外径 / 投影画像測定器には、投光部や受光部に高機能なテレセントリックレンズが搭載されており、視界全体の歪みをできるかぎり抑えることが可能です。また、駆動部がなく長寿命で高耐久なLED光源の平行光のみを受光するために、長い期間高い精度での安定測定を行えます。
