アイテックシステムのLED光源装置

アイテックシステムでは、コントラスト確保と運用安定性を重視する製造現場に適したLED光源装置を提供しています。本記事では、アイテックシステムが扱う装置の特徴や主な製品ラインナップ、活用事例についてご紹介します。

アイテックシステムの
主なLED光源装置

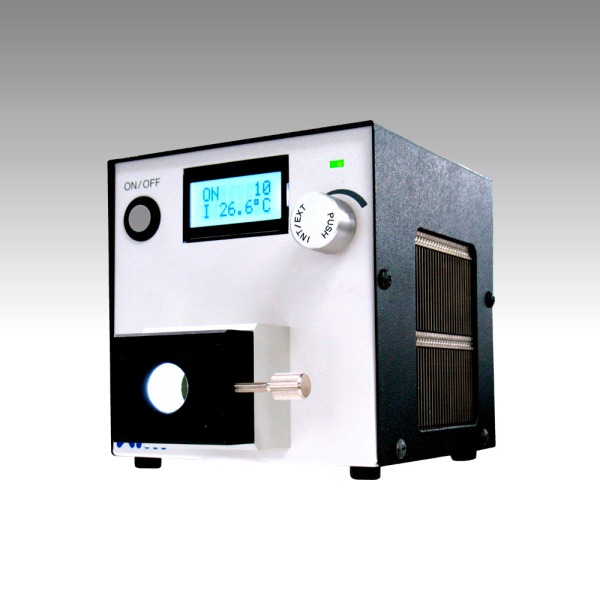

LLBKC-BA-W
（高輝度ライティングBOX
LLBKCシリーズ）

本体構成	DC24V端子台入力／LAN（RJ-45）／外部ON-OFF端子／SECC筐体
輝度	照度（代表値）：12.5万Lx
波長	白色（W）
LED寿命	40,000時間以上
調光範囲	調光値：1,000階調（0～999）
調光方式	記載なし
冷却方式	FAN冷却（側面吸気／背面排気）

小型ながら高照度を確保（12.5万Lx・代表値）し、ライン・エリアカメラ検査や目視検査など幅広く対応しています。同シリーズで可視～IR/UVに対応可能なのも特徴です。

LLBG1-BA-＊
（高輝度ライティングBOX
LLBGシリーズ）

本体構成	AC100–240V 3Pインレット／出力1ch／SECC筐体／LAN（RJ-45）／パラレル（D-Sub25）／RS-232C／ガラスファイバー適合
輝度	記載なし
波長	発光色：白／赤／緑／青
LED寿命	30,000時間以上（初期光量から70％に減光するまでの想定値）
調光範囲	記載なし
調光方式	定電流制御方式
冷却方式	FAN冷却　前面吸気　背面排気（内部FANx1、背面FANx1）

250Wメタルハライド相当の高出力と多系統I/Fを備え、既存ファイバーを活用した高コントラスト検査に適しています。高精度に平行光を作るテレセントリックレンズを使った検査手法において、チップ端面といった微細構造の抽出を支援します。

LLBKC-BA-1650
（IRライティングBOX
LLBKC-NIR/SWIRシリーズ）

本体構成	DC24V±5%端子台／LAN（RJ-48型8P）／外部ON-OFF（M3端子）
輝度	記載なし
波長	1650nm（SWIR）
LED寿命	25,000時間
調光範囲	0-999（1,000階調）
調光方式	調光設定方式　デジタル設定（1,000階調）
冷却方式	内蔵ファンによる強制冷却（出力に応じてFAN回転数を自動制御）

近赤外～短波赤外に対応し、可視光では困難な透明包装や同系色材料中の欠陥抽出に有効です。波長別にLED寿命を最適化し、長期安定出力を維持できる設計になっています。

そのほかの製品

LLBGR-AP
（高輝度ライティングBOX
LLBGR-APシリーズ）

フィードバック機能を備えた高輝度タイプの光源BOXで、定電流/フィードバック制御・FAN冷却・ガラスファイバー適合、外部制御はパラレル/LAN、調光は101/256/1000階調から選択できます。

LLBG1-ZAF2-W
（フィルターチェンジャー付き
ライティングBOX
LLBG-ZAF2シリーズ）

250Wメタハラを超える高出力光源BOXにフィルターチェンジャーを搭載し、カラーフィルター最大6枚・パラレル/RS-232C/LAN標準装備・定電流制御・FAN冷却で安定出力を実現します。

LLBG1-ZAF3-W
（フィルターチェンジャー付き
ライティングBOX
LLBG-ZAF3シリーズ）

ZAF2の特別対応品として白色で約1.3倍の照度アップとLED寿命5万時間を実現し、フィルター最大6枚・パラレル/RS-232C/LAN標準装備・定電流制御・FAN冷却を継承したモデルです。

アイテックシステムの
LED光源装置の強み

最大23万lxの高照度で
微細な欠陥を明確化

自動車部品の金属表面や食品パッケージに発生する0.1mmから1mm程度の微細な傷、バリ、異物などを検出するには、欠陥部分と正常な部分のわずかな違いを際立たせる（コントラストを強調する）必要があります。

アイテックシステムの中でも代表的な「LLBKCシリーズ」は、最大23万lxという高照度を実現できるのが特徴（※LLBKC-BA-Gの場合）。強力な光を当てることで、欠け・バリ・色ムラといった微細な外観欠陥とのコントラストが明瞭になり、カメラで正確に捉えられます。

冷却・定電流制御で
長時間の判定ブレを抑制

自動外観検査では、生産ライン上で長時間にわたって同じ品質で検査し続ける必要があります。「LLBKCシリーズ」は、定電流制御方式を採用しており、電圧の変動に左右されることなく常時一定の電流をLEDに供給することが可能。光の出力が安定するため、検査の精度を長時間維持できます。

また、ファンによる冷却システムも備えており 、LEDの温度上昇による光量の低下を防げるのが特徴です。高い品質基準が求められ、高速な生産ラインで微細な欠陥を正確に検出し続ける必要がある自動車部品や食品・飲料業界の自動外観検査に適しています。

アイテックシステムが提供する
LED光源装置の使用例

金属部品の外観検査

フィルムの微細欠陥検査

高速搬送される光学フィルムや黒色フィルムのピンホール、コーティングムラ検出のため、水冷構造で温度を一定に保ちつつ高輝度を維持し、透過・反射照明の組み合わせで欠陥を明確にします。

アイテックシステムの会社情報

会社名	株式会社アイテックシステム
本社所在地	神奈川県横浜市緑区青砥町466-1
電話番号	045-939-0222（代表）
公式サイトURL	https://aitecsystem.co.jp

まとめ

ChatGPT: アイテックシステムは、高照度と安定制御を両立した産業用LED光源装置を提供するメーカーです。最大23万lxの高輝度と定電流制御・FAN冷却構造により、微細な傷や異物を長時間安定して検出可能。自動車部品や食品・医薬品など、高速ラインで高精度な外観検査が求められる現場に多く採用されています。

外観検査では、“何をどのように検出したいか”によって、求められる照明の要件が大きく変わります。当サイトでは、装置の特徴と検査目的を掛け合わせ、目的に応じて活用しやすいLED光源装置を厳選しました。

導入やリプレイスを検討している企業の担当者はぜひ参考にしてください。
