株式会社オプターのLED光源装置

株式会社オプターは、画像処理・検査用LED照明や光ファイバーライトガイド、LED照明用電源などを設計・開発・販売しています。

本記事では、株式会社オプターの主なLED照明、照射方式、制御方法、公式サイトに掲載されている検査用途について紹介します。

株式会社オプターの
主なLED光源装置

フラットリングLED照明

主な型式	LRF-58/38、LRF-66/50ほか
照射方式	リング状に配列したLEDから直接照射
LED色	赤・緑・青・白、IR・UVは相談
電源仕様	DC12V
主な用途	正反射撮影、表面検査、パターン検査

フラットリングLED照明は、基板を傾けず、LEDをリング状に配列した直接照射型の照明です。LRF-58/38シリーズやLRF-66/50シリーズなどが掲載され、赤・緑・青・白のLED色を選択できます。IRやUV、標準仕様と異なる外径・内径についても相談可能です。リング中央からカメラやレンズで撮影する構成を検討できる一方、対象物の光沢、凹凸、検出したい傷や模様によって適切な照射角度は異なるため、実際のワークを使った確認が必要です。

スポットタイプ同軸LED照明

主な型式	LCP-8、LCP-8S、LCP-13S、LCPS-12S
照射方式	同軸照明ユニットへ組み込んで照射
LED色	赤・緑・青・白
電源仕様	DC12VまたはDC3.4V
主な用途	カメラと同じ光軸からの照明

スポットタイプ同軸LED照明は、同軸照明ユニットへ組み込むことで、カメラと同じ光軸から対象物を照らせるLED照明です。公式サイトでは、高輝度LEDを使用したスポット照明として紹介されており、LCP-8、LCP-8S、LCP-13S、LCPS-12Sなどの型式が掲載されています。LED色は赤・緑・青・白から選択でき、型式によってDC12VまたはDC3.4Vの電源仕様となっています。カメラと照明の光軸を合わせたい検査構成を検討できますが、適切な同軸ユニット、照射範囲、ワーキングディスタンス、必要光量については、レンズや対象物の条件と合わせて確認が必要です。

ラインLED照明

主な型式	LL-150/10、LL-300/10ほか
照射方式	ライン状に配列したLEDから直接照射
LED色	赤・緑・青・白
電源仕様	DC12V
主な用途	ラインセンサーカメラによるシート材検査、異物検査

ラインLED照明は、LED素子をライン状に実装し、対象物へ直接照射する検査用照明です。公式サイトでは、ラインセンサーカメラを使用したシート材検査や異物検査に使われていると説明されています。標準製品として発光面150mmおよび300mmの型式などが掲載されているほか、発光面の長さを特注することも可能です。連続搬送されるフィルム、シート、紙などをラインセンサーカメラで撮像する構成を検討できます。必要な発光長や色、照度、カメラとの距離は、検査幅、搬送速度、検出対象の大きさに応じて選定する必要があります。

株式会社オプターの
LED光源装置の強み

検査対象に合わせて選べる
照射方式

株式会社オプターは、リング、面、同軸、ライン、ドーム、ポイントなど、複数の照射方式を採用したLED照明を展開しています。そのほか、実体顕微鏡用照明、USB式LED照明、UV照射器、光ファイバーライトガイド用光源も取り扱っています。表面へ直接光を当てる方法、低い角度から照らす方法、カメラと同軸で照らす方法、ライン状に照らす方法などを、検出したい傷・異物・パターンや対象物の形状に応じて比較できます。標準製品で希望する寸法や照射条件を満たせない場合は、LED色や寸法を含む特注対応について相談できます。

検査装置に合わせた
調光・外部制御

株式会社オプターは、LED照明本体に加えて、電圧調光、電流調光、パルス調光、ストロボ点灯に対応する電源を用意しています。LANコントローラやLAN制御電源では、同じネットワークに接続したコンピューターからLED照明を調光できます。ストロボ電源はトリガー信号による点灯に対応し、点灯時間を1～999µsの範囲で設定可能です。手動での明るさ調整から、カメラや検査装置と連動した点灯制御まで検討できるため、撮像タイミングや搬送速度に合わせた構成を選べます。照明との適合性は電圧・電流仕様を含めて確認が必要です。

株式会社オプターが提供する
LED光源装置の使用例

表面・パターン・シート材の
画像検査

フラットリングLED照明は、正反射光を利用した撮影、表面検査、パターン検査への適応が公式サイトで示されています。また、ラインLED照明は、ラインセンサーカメラを使ったシート材検査や異物検査で使用されていると説明されています。実体顕微鏡用リングLED照明では、高輝度白色LEDを利用し、蛍光灯に代わる顕微鏡照明として使用する例も掲載されています。検査へ導入する際は、対象物の反射特性、検出したい欠陥、撮像範囲、カメラの露光時間に応じて、照明形状やLED色、電源方式を組み合わせる必要があります。

株式会社オプターの会社情報

会社名	株式会社オプター
設立	2000年10月20日
所在地	〒177-0045 東京都練馬区石神井台6-2-40
電話番号	03-6904-6410

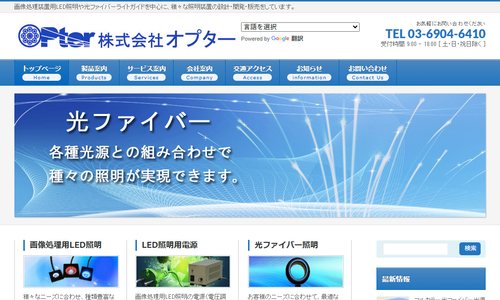

公式サイトURL	https://www.opter.co.jp/

まとめ

株式会社オプターは、画像処理・検査用LED照明や光ファイバーライトガイドを設計・開発・販売しています。リング、同軸、ライン、ドームなどの照明と、用途に応じた調光・ストロボ・LAN制御用電源を確認できます。

製品を選定する際は、対象物と検出したい欠陥、撮像範囲、必要波長、カメラとの同期条件を整理し、標準品または特注品の適合性を相談してください。
